热胀冷缩是一切物质的固有属性 ，混凝土也不破例。本篇将为各人浅析混凝土爆发裂痕的六种缩短 ，和裂痕的种类以及危害。
混凝土缩短可分为以下六种：
干燥缩短
在不饱和空气中 ，混凝土内部水份迁徙散失后爆发缩短 ，缩短历程如图所示。
混凝土干燥缩短历程
自缩短
水化反应后 ，胶凝质料天生物的平均密度增大 ，造成混凝土宏观体积的镌汰。其历程可以分为三个阶段：第一阶段 ，自缩短即是化学缩短 ，与水化水平成正比；第二阶段 ，骨架起源形成 ，自缩短受限 ，小于化学缩短；第三阶段 ，混凝土硬化 ，自缩短与化学缩短相比越来越小。自缩短裂痕与外界湿度转变无关 ，水灰比越低自缩短越大。

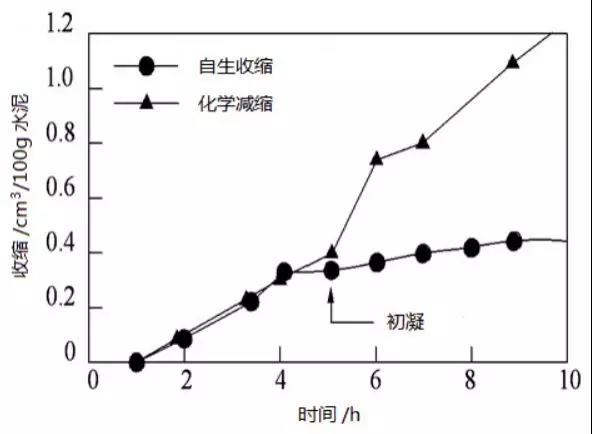

自缩短的生长历程
塑性缩短
水泥混凝土在其浇筑后的几个小时内 ，当其外貌水份蒸发速率大于内部。

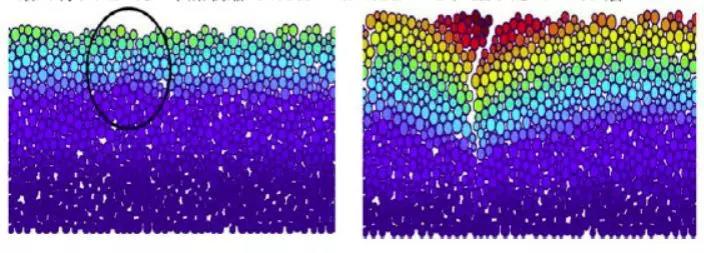

水份向外貌的迁徙速率时 ，在靠近外貌的粒子之间将会形成重大的毛细管系统 ，如图 3和图4所示 ，并在毛细管壁爆发毛细压力 Pc ，使毛细孔壁之间或由液体膜脱离的两颗粒之间爆发缩短引力 Fa ，使得两粒子被压缩靠近 ，此时混凝土尚未形成强度 ，当缩短驱动力大于颗粒间的抗拉强度时 ，则泛起塑性缩短裂痕 ，主要爆发于早期。
Pc=σ(1/R1 +1/R2)
σ:液体的外貌张力（N/m）；
R1、R2：毛细管水的曲率半径（m）。

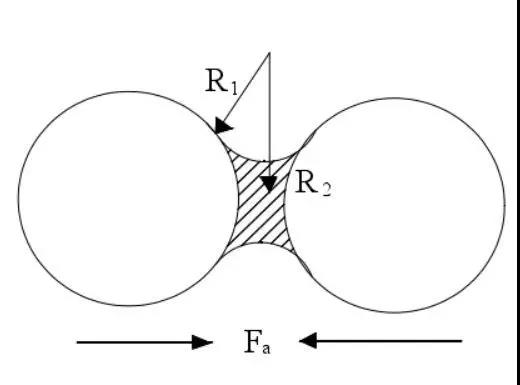

毛细管压力引起的两粒子间的应力

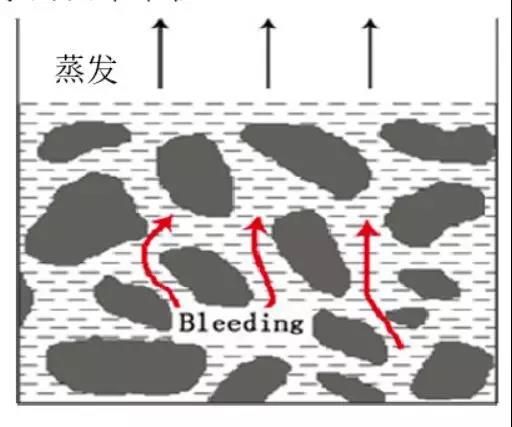

混凝土塑性缩短的历程
化学缩短
混凝土的化学缩短就是水泥硬化历程的体积缩短。水泥的矿物因素是硅酸三钙：3CaO.SiO2、硅酸二钙：2CaO.SiO2、铝酸三钙：3CaO.Al2O3 。他们与水相遇时都捉住水分子螯合为自己的结晶水 ，晶体一直生长 ，形成强度 ，放出热量的同时体积缩短 ，这个历程属于化学转变 ，爆发的缩短称为化学缩短。
硅酸三钙水化反应方程式：
3CaO· SiO2+nH2O=xCaO· SiO2· yH2O+(3-x)Ca(OH)2
硅酸二钙水化反应方程式：
2CaO· SiO2+nH2O=xCaO· SiO2· yH2O+(2-x)Ca(OH)2
温度缩短
混凝土温度升高时 ，因质料自身固有属性会爆发膨胀（线膨胀系数约为 1×10-5/℃） ，同时混凝土的毛细管应力松懈也会引起混凝土的附加膨胀 ，而当混凝土液相迁徙时导致混凝土缩短�；炷两峁乖胶� ，其中心温度下降就越慢 ，引起很大的缩短 ，当约束引起的温度缩短应力凌驾混凝土的极限抗拉强度时 ，导致温缩开裂。

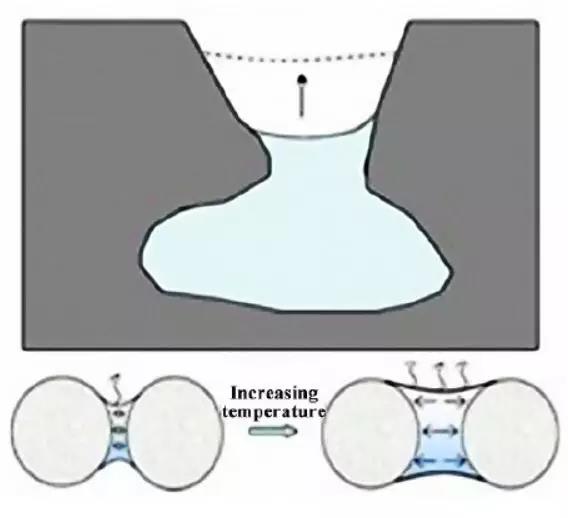

混凝土温度升高的历程

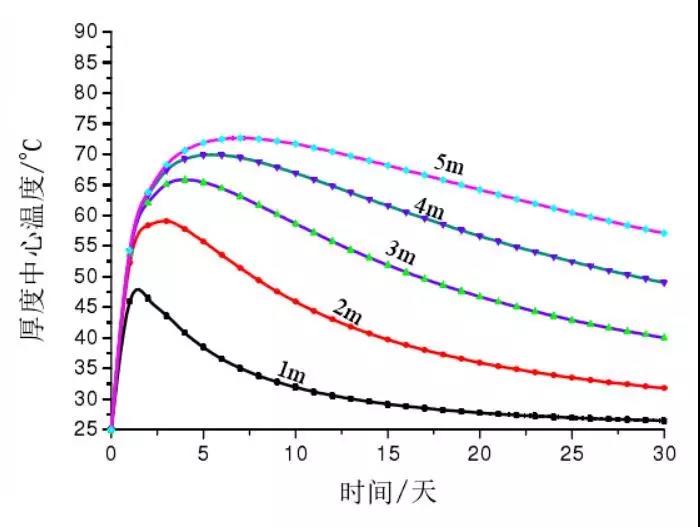

中心温升随结构物断面尺寸转变情形
沉降缩短
沉降缩短裂痕约在混凝土浇筑后半小时爆发,并在硬化时阻止。其形成缘故原由是浆体在浇捣后爆发不匀称沉落,粗骨料下沉,水泥净浆上浮,当沉降受抑制(如钢筋或预埋件的阻挡)时 ，使混凝土因剪切而开裂。别的在外貌形成的浮浆层也会因泌水而开裂。这种裂痕多泛起在混凝土外貌,且沿主筋或箍筋通长偏向漫衍,中心宽两头窄,是一种常见的早期裂痕,尤其在泵送施工中更常见。
混凝土裂痕的种类和危害：
混凝土裂痕的种类

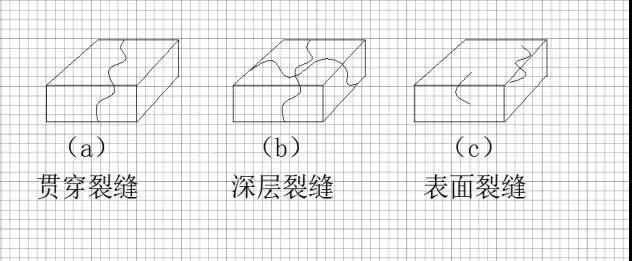

凭证裂痕所处的位置分 ，裂痕可以分为：贯串裂痕 ，深层裂痕和外貌裂痕三种。
凭证爆发缘故原由 ，可以分为：塑性缩短裂痕 ，沉降缩短裂痕和温度裂痕。

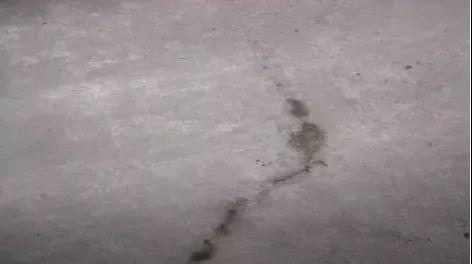

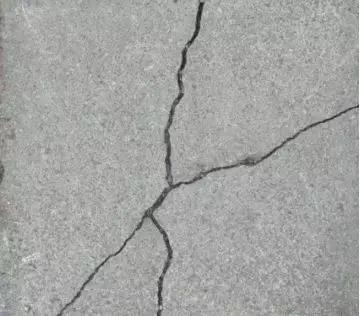

裂痕的危害

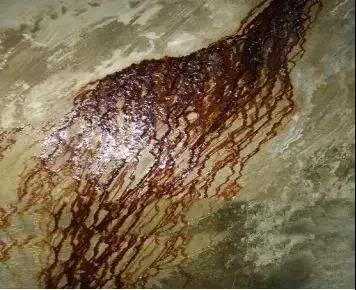

1.对钢筋的�；と笔В夯炷帘⒘押� ，内里的钢筋裸露 ，容易爆发锈蚀 ，进而影响整个修建工程的施工质量；
2.使修建物整体强度降低：裂痕的保存 ，切断了混凝土结构的整体一连性 ，损坏了混凝土结构的整体强度；
3.容易造成渗漏水：混凝土 ，尤其是地下空间部分 ，混凝土裂痕极易引起渗水。渗水的四要素是水、压力、路径及恒久作用。裂痕提供的就是路径。
扫描关注
东方尊龙凯时官方微信
随时相识最新资讯
扫描阅读
东方尊龙凯时电子月刊
